光通信測試儀器
? 系統功率測試
? 衰減測試
? 光纖識別
? 故障定位及連續性檢測
可用于測試光纖通信系統的全功能式手持光功率計
出色的檢測精度，使用便捷和堅固可靠。
選件可覆蓋功率范圍從+33至-70 dBm，所有可用的波長，包括雙工/帶狀光纖的多種連接器，大芯塑料光纖。
特點
? 多用途、可靠、結實
? 使用簡單
? 長電池使用時間
? 超大LCD屏幕，可陽光下清晰操作
? 帶防塵帽，可更換連接器
? 極好的1%精確性及28個可校準波長
? 可外接電源/USB口充電功能
? 內存具有文本、時間戳和USB轉儲功能
? 配合AutoTest 光源使用，同時3波長損失顯示
? 實時PC軟件支持
? 多光纖頻率識別
? 可選可見光故障定位器激光
? 調制信號功率平均值模式
? 最大最小記錄
? 3年校準循環
? 3 ~ 7年保修
?澳大利亞制造

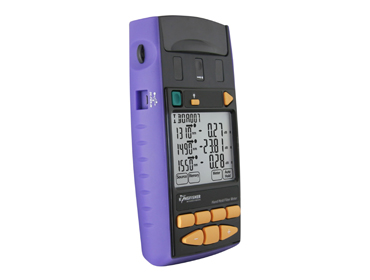

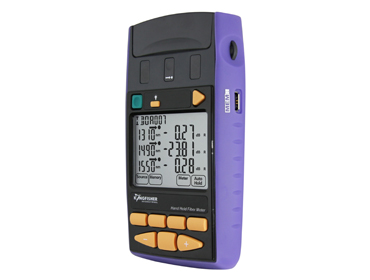

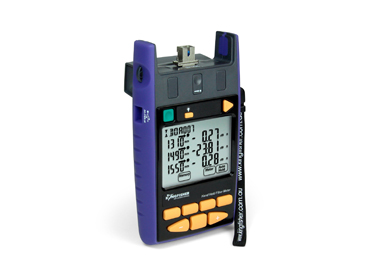

KI 2600 系列 - 手持光功率計
KI 2600 手持光功率計可以測量光纖系統中的絕對和相對光功率及頻率測試
自動測試AutoTest可進行快速、簡單和自動地檢測多波長光纖損耗測量，最高可達6波長，并且可同時顯示與光源標稱功率相符的3波長
任何一款本公司的與波長匹配的自動測試光源/光損耗測試儀都能夠使用
這個光功率計顯示mW、μW、nW、dB、dBm到0.01dB分辨率，沒有范圍改變延遲。對每個波長來說，單獨的參考值被存儲和顯示，實現相當好的高功率性能。
獨有的光纖功率計的統一不確定涵蓋了所有的功率等級、溫度、連接器和光纖類型，而且不需進行預熱或者暗電流補充。

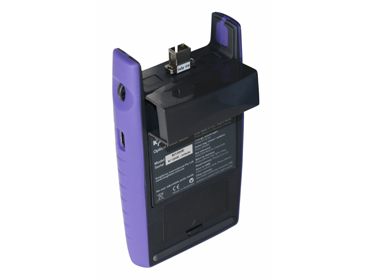

可互換的光連接器具防灰塵和落地保護的特點。可提供SC適配器，其它適配器可提供，包括小物理尺寸的LC款式。無金屬適配器可避免光連接器在高功率系統中的污染。

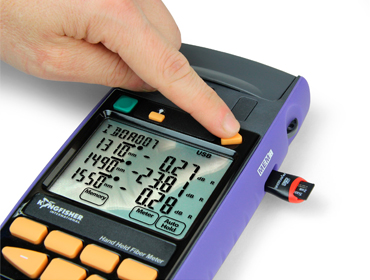

光損耗測試結果與用戶輸入的光纜名以及時間戳一起存儲到大容量內存中。并且可使用一鍵推送功能將測試結果復制到內存卡中。
可直接將實時數據通過定制的報告軟件輸入到顧客的報告中，報告中的術語、語言或者格式都可以進行定制。報告也可以通過辦公軟件導入到臺式電腦里

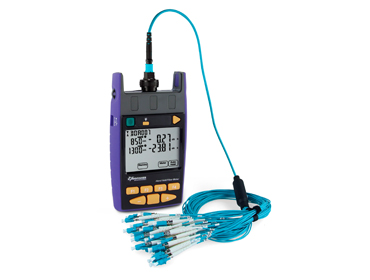

當和多光纖識別光源一起使用時，除了普通頻率之外，多光纖識別功能可一次準確地識別多達12根光纖，
可視故障定位儀可以進行故障檢測和連續性檢測。

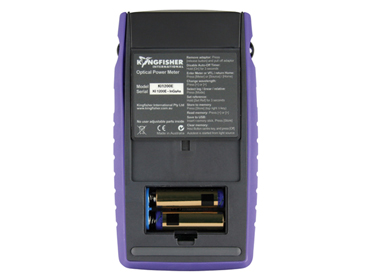

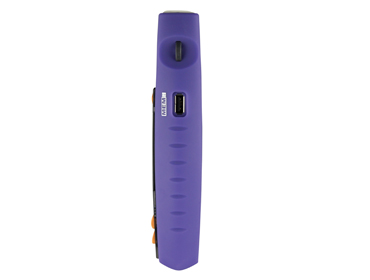

靈活電源選項包括內存式充電電池，也可使用 USB口外接電源。
當使用大面積探測達到+33dbm時，可查看其他手冊。例如帶狀光纖、MPO/MT/MTP、MTRJ、大芯徑光纖如塑料光纖、光纖束，高功率激光器，以及其他光學儀器等
一般規格
Response l Nm/波長 | Damage level dBm/破壞等級 | Calibration l Nm/校準波長 | Power range dBm/功率范圍 | Tone & Autotest Min , , dBm/自動測試頻率檢測下限 | Midrange linearity1 dB/中檔線性度 | Calibration Accuracy2 %/校準精度 | Polarization Sensitivity dB/線性靈敏度 | Total Uncertainty dB 3, 5 /統一的不確定度 | l Sensitivity ± 30 nm5 dB/波長靈敏度 |
InGaAs detector/ InGaAs 探測器 | |||||||||
600 ~ 1700 | +15
| 780, 820, 850, 980 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 | +10 ~ -60 +10 ~ -70 | -45 -50
| 0.02 | 1 % | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector 探測器 | |||||||||
800 ~ 1700 | +274
| 820, 850, 980 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 | +24 ~ -50 +24 ~ -60 | -35 -40
| 0.02 | 1 % | < 0.005 | 0.35 | 0.03 |
Ge detector/ Ge 探測器 | |||||||||
600 ~ 1650 | +25
| 635, 650, 660, 780, 820, 1590, 1610, 1625, 1650 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570 | +15 ~ -50 | -40 | 0.04 | 1 % | < 0.005 | 0.5 | 0.03 |
典型值 | 典型值 | 最大值 | 典型值 | ||||||
注1：中檔線性不包括頂部5分貝和底部10分貝的范圍。 注2：校準條件：非相干光，--35±5 dBm, 23±1°C, ±1 nm, 10±3 nm FWHM, PC 陶瓷連接器，, 100 mm光纖 注3：包括：不同的連接器類型，校準不確定度，溫度和范圍的線性，高達200mm光纖芯直徑。
| 注4：H5照射維持2分鐘就會造成傷害。 注5：黑體字代表校準波長。
|
VFL規格
Parameters/參數 | Value/數值 |
Output power/ 輸出功率 | +2 ± 1 dBm |
Wavelength/波長 | 650 nm |
l width/波長寬度 | 3 nm |
Modulation/調制模式 | CW, 2, 270, 1k, 2k Hz |
可視激光是1級激光，符合 IEC60825-1 及21CFR1040.10.標準
一般規格
Parameters/參數 | Values /數值 |
Battery life /電池壽命 Size / Weight/尺寸重量 LCD size/LCD 尺寸 | 背光模式下1000小時/閃爍模式200小時 190 x 105 x 35 mm (7.5 x 4.1 x 1.4”) / 420 gm (0.9 lb.). Shipping 1.5 Kg (3.3 lb.) 74 x 55 mm / 2.9 x 2.2” |
Operating / Storage 使用存儲文檔 Relative humidity 濕度 Case 包裝 Dust cap 防塵帽 Tone detection頻率測試 | -15 to 55 °C / -25 to 70 °C 0 ~ 95 % PC/橡膠護套，防潮，防1米跌落 帽式， 打開時起傾斜保護作用 150 ~ 9900 Hz ± 1 % |
Max / min 最大最小值 Power 電源
| 記錄最大最小值保證測試穩定性 2 x Alkaline / Lithium AA cells or 2 x NiMH AA cells, 用戶可選充電功能; micro USB 外接充電口; 自動關機，低電量報警功能可選。背光顯示 |
Memory 存儲 USB interfaces USB 接口 Calibration cycle 校準時間 | 自帶內存可存儲1000條 4-λ 測試結果（帶時間和日期） USB-micro type用作充電等; USB-A type 用作插拔存儲卡 3 年 |
訂購信息
Description | Part Number |
Instrument, Power Meter InGaAs | KI2600-InGaAs |
Instrument, Power Meter InGaAs, VFL | KI2601-InGaAs |
Instrument, Power Meter H5 | KI2600-H5 |
Instrument, Power Meter H5, VFL | KI2601-H5 |
Instrument, Power Meter Ge | KI2600-Ge |
Instrument, Power Meter Ge, VFL | KI2601-Ge |
請查詢非標規格
標準配件
Description/配件 | Quantity/ 數量 | |
KI 2600 series | KI 2601 series | |
SC connector adaptor (OPT046) / SC 連接頭 | 1 | 2 |
Operation manual/用戶手冊 | 1 | |
QA certificates/ 合格證 | 1 | |
Calibration certificate/ 校準證書 | 1 | |
Carry Pouch (OPT149)/ 便攜包 | 1 | |
Carry strap/ 腕帶 | 1 | |
USB-A to USB-micro type cable / USB轉換線 | 1 | |
KITS? Recording/Reporting software / 報告分析軟件 | 官網免費下載 | |
可選配件
Description / 配件 | Part number/ 料號 |
Carry Case, KI2x/KI7x/KI3x, small (Carry Case for 2 Instruments) /便攜包（可裝兩臺儀器） | OPT153* |
Carry Case, Cletop, Cleaning Sticks, KI2x / KI9x, large 便攜包 ，清潔盒，清潔棒 | OPT154B* |
請?jiān)L問visit kingfisherfiber.com網站查詢更多光纖測試組件

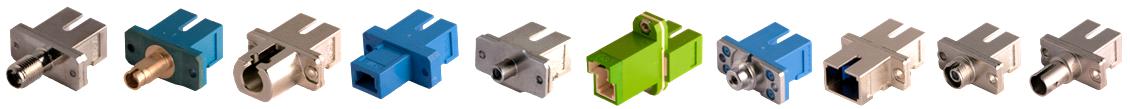

可選可互換的連接器適配器（選件）
Description | Part number | Description | Part number |
復合適配器, 套餐套管, SC/FC | OPT051 | 復合適配器, 套餐套管, SC/E2000 | OPT060 |
復合適配器, 套餐套管,SC/LC, 金屬制 | OPT076 | 復合適配器, 套餐套管,SC/E2000 綠色 | OPT060G |
復合適配器, 套餐套管,SC/ST | OPT040 | 復合適配器, 套餐套管,, SC/Universal 1.25 mm | OPT084 |
復合適配器, 套餐套管,SC/D4 | OPT055 | 復合適配器, 套餐套管,, SC/Universal 2.5 mm | OPT081 |
復合適配器, 套餐套管, SC/MU | OPT080 | 復合適配器, 套餐套管, SC/SMA 905/906 | OPT082
|
復合適配器, 套餐套管,SC/LSA-DIN47256 | OPT071 | 復合適配器, 套餐套管,, SC/F3000 or LC 單聯,塑料制 | OPT072 |
光功率計既可以用PC連接器，也可以用APC連接器。
歷史記錄
Revision | Date | Editor | Change Description |
16 | Jul 2016 | TO Ng | In SPECIFICATIONS section: Changed, “Note 3: Includes contributions of: varying optical connector types, calibration uncertainty, full temperature, dynamic range and fiber core diameter up to 200 um.”
to, “Note 3: Includes contributions of: varying optical connector types, calibration uncertainty, linearity over temperature & range, and fiber core diameter up to 200 mm.”
Reason of change: Detector’s responsivity linearity over temperature affect the power measurement uncertainty; see attachment……
|
